Termék bemutatása

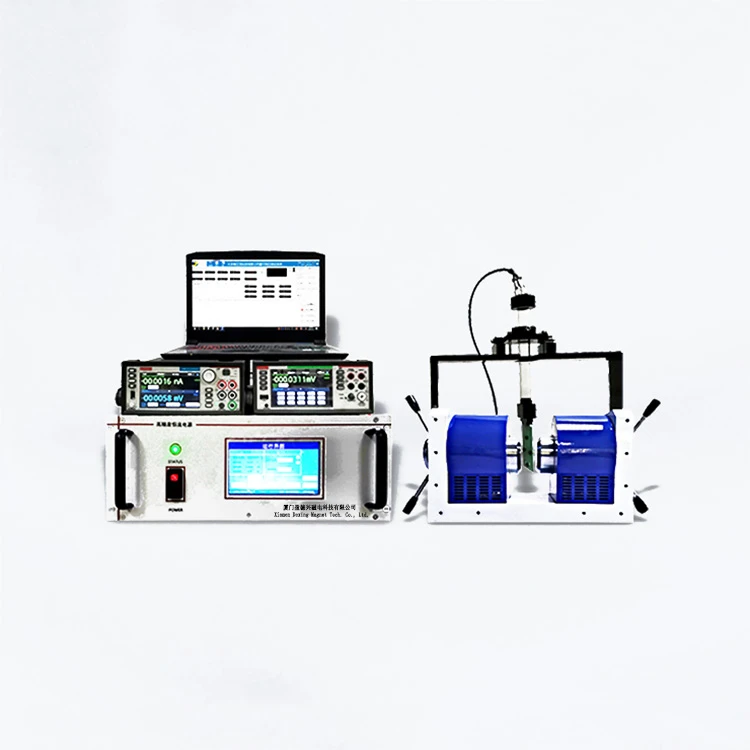

Ez a műszerrendszer a következőkből áll: elektromágnes, elektromágneses tápegység, nagy pontosságú állandó áramforrás, nagy pontosságú voltmérő, Gauss-mérő, Hall-effektus mintatartó, szabványos minta, magas és alacsony hőmérsékletű Dewar, hőmérséklet-szabályozó és rendszerszoftver.
A kifejezetten ehhez a műszerrendszerhez kifejlesztett DX-320 effektor egy állandó áramforrást, egy hat és fél mikrovoltos mérőt és egy komplex kapcsolórelé-kapcsolót integrál Hall méréshez, ami nagymértékben csökkenti a kísérlet bekötését és működését. A DX-320 önmagában is használható állandó áramforrásként és mikrovoltmérőként.
Olyan fontos paraméterek mérésére szolgál, mint a hordozókoncentráció, a mobilitás, az ellenállás és a félvezető anyagok Hall-együtthatója. Ezeket a paramétereket előre ellenőrizni kell, hogy megértsük a félvezető anyagok elektromos tulajdonságait. Ezért a Hall-effektus tesztrendszer fontos eszköze a félvezető eszközök megértésének és kutatásának. és a félvezető anyagok elektromos tulajdonságai.
A kísérleti eredményeket a szoftver automatikusan kiszámítja, és egyidejűleg olyan paraméterek is beszerezhetők, mint az ömlesztett hordozó koncentráció, a laphordozó koncentráció, a mobilitás, az ellenállás, a hall-együttható és a mágneses ellenállás.
Tesztelhető anyagok
Félvezető anyagok: SiGe, SiC, InAs, InGaAs, InP, AlGaAs, HgCdTe és ferrit anyagok stb.;
Alacsony impedanciájú anyagok: grafén, fémek, átlátszó oxidok, gyengén mágneses félvezető anyagok, TMR anyagok stb.;
Nagy ellenállású anyagok: félszigetelő GaAs, GaN, CdTe stb.
Műszaki mutatók
- Mágneses tér: 10 mm-es osztás 2T, 30 mm-es osztás 1T;
- Mintaáram: {{0}}.05uA~50mA (0.1nA beállítása);
- Mérőfeszültség: 0.1uV~30V;
- Különböző vizsgálati standard anyagok, különböző szintű szilícium és gallium-arzenid biztosítása (különböző érzékenység és pontosság);
- Minimális felbontás: 0.1GS;
- Mágneses tértartomány: 0-1T;
- Együttműködés gauss mérővel vagy digitális adatgyűjtő kártyával a számítógéppel való kommunikációhoz;
- IV görbe és IR görbe mérés stb.;
- Az olyan paraméterek görbéinek megváltoztatása, mint a Hall-együttható és a hordozókoncentráció a hőmérséklet függvényében;
- Ellenállási tartomány: 10-7~1012 Ohm*cm;
- Ellenállási tartomány: 10 m Ohm ~ 6MOhms;
- Hordozókoncentráció: 103-1023 cm-3;
- Mobilitás: 0.1~108cm2/volt*sec;
- Hőmérséklet-beállítás 0.1K;
- Hőmérsékleti zóna: 77 K-470K;
- Teljesen automatizált tesztelés, egygombos feldolgozás;
- Azonos hőmérsékletkülönbség között folyamatos mérés is megvalósítható.
Az egyes komponensek paraméterei
Nagy pontosságú elektromágnes
- Pólus átmérő 100mm;
- Ha az É és S közötti távolság 10 mm, a maximális mágneses tér 20 000 Gs;
- Ha az É és S közötti távolság 20 mm, a maximális mágneses tér 13000 Gauss;
- A maximális mágneses tér 10000 Gauss, ha az É és S közötti távolság 30 mm;
- Egységes terület: 10 mm átmérő 60 mm-es osztásközzel, egyenletességi tartomány 1%;
- Súlya 210 kg (konzollal és kerekekkel együtt).
Nagy pontosságú bipoláris állandó áramú tápegység
- Kimenet: ±10A±80V;
- Erő; 800W;
- A tápegység kimeneti árama folyamatosan változhat pozitív és negatív névleges maximális áramerősség között;
- Az áram simán átlépheti a nulla pontot, és váltás nélkül visszafordulhat;
- Kimeneti áram és feszültség négynegyedes működés (alkalmas induktív terhelésekhez);
- Az áramváltozási sebesség {{0}},0007-0,3 FS/s tartományban állítható be (FS a névleges maximális kimeneti áram);
- Áramstabilitás: jobb, mint ±25ppm/h (standard típus); jobb, mint ±5 ppm/h (nagy stabilitású típus);
- Árampontosság: ± (0,01% beállított érték + 1mA);
- Áramfelbontás: 20 bit, pl. 15A tápegység, áramfelbontás 0,03mA;
- Forráshatás: kisebb vagy egyenlő, mint 2.0×10-5 FS (ha a tápfeszültség 10%-kal változik, a kimeneti áram megváltozik);
- Terhelési hatás: kisebb vagy egyenlő, mint 2.0×10-5 FS (kimeneti áram változása, ha a terhelés 10%-kal változik);
- Áram hullámosság (RMS): kevesebb, mint 1 mA.
Nagy pontosságú gauss mérő:
- Pontosság: az olvasás ±0,30%-a;
- Felbontás: 0,01 mT Tartomány: 0-3T;
- Szonda vastagsága: 1.0mm;
- Hossz: 100mm digitális;
- Rs{0}} interfész adatolvasó szoftver GP3 szondával;
- Gauss mérőszonda tartó és mintatartó Teljesen alumínium, nem mágneses konzol 5-70mm állítható;
- Mintatartó rögzítés (kérésre személyre szabott).
Magas és alacsony hőmérsékletű termosztát:
- (80K-470K) magas és alacsony hőmérsékletű vákuumtartályok;
- TESTIK301 termosztát hőmérséklet-szabályozás (65k-600k);
- Vákuumszivattyú K25 vákuumszivattyú.
Állandó áramforrás és teszttábla
- Állandó áramforrás tartomány: ±50nA-±50mA;
- Felbontás 0.1nA, tartományon belül folyamatosan állítható;
- Nagy pontosságú feszültség adatgyűjtő műszertartomány 0. 1uV-30V;
- Pontosság: 0,01%;
- Beépített tesztmátrix konverziós kártya;
- Ohmos érintkezőkészlet: Készítsen készleteket különböző anyagok ohmos érintkezői alapján
