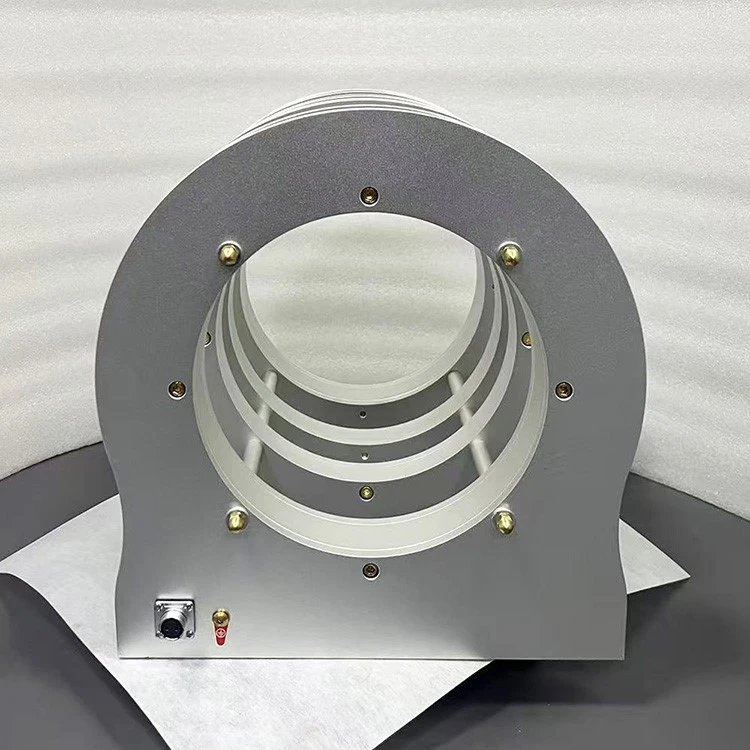

DXBK 15-100 négygyűrűs DC Helmholtz tekercs: Átfogó minőségi értékelés
Precíziós tervezés az optimális teljesítmény érdekében
Főbb specifikációk
Méretek: 335 mm × 350 mm × 360 mm
Tekercs távolsága: 38/60 mm (állítható)
Tekercs belső átmérője: 226 mm
Tekercs külső átmérője: 350 mm
Súly: 38 kg
Teljesítmény -érvényesítési áttekintés
Tesztelési cél
Ez az értékelés igazolja a műszaki szabványok betartását, felméri az operatív hatékonyságot, és kiindulási adatokat határoz meg a jövőbeni tervezési fejlesztések és az ügyfélszolgálat érdekében.
Tesztfeltételek
Környezeti hőmérséklet: 14. 0 fok
Kezdeti termék hőmérséklete: 14. 0 fok
Ólomhuzal hossza: 3m
Háttér mágneses mező:<30,000nT
Mágneses mező elemzés
Használt felszerelés
DX-F2031 tápegység
Dx -180 Gauss -mérő
DXACP teljesítményerősítő
Terepi erőmérések
| Jelenlegi (A) | Feszültség (v) | Mágneses mező (GS) |
|---|---|---|
| 1 | - | 20.941 |
| 2 | - | 41.871 |
| 3 | - | 62.773 |
| 4 | - | 83.632 |
| 5 | 28.83 | 104.592 |
Egységességi értékelés
Tesztzóna: φ80 × 120 mm
Maximális mező: 105.098gs
Minimális mező: 104.443gs
Egységesség:0.48%(5a bemenet)
Elektromos jellemzők
Teszt eszközök
Nagy pontosságú digitális multiméter
Fejlett impedancia analizátor
Ellenállási profil
Mért ellenállás: 5.060Ω @14 fok
Kalibrált ellenállás:
5.204Ω @20 fok
6.760Ω @85 fok
Induktív tulajdonságok
| Paraméter | Minimális érték | Frekvencia | Maximális érték | Frekvencia |
|---|---|---|---|---|
| Induktivitás (LS) | 19.5632mh | 1 khz | 45.1178mh | 20 Hz |
| Impedancia (z) | 12.182Ω | 20 Hz | 128.272Ω | 1 khz |
Minőségbiztosítási kiemelések
Bemutatott<0.5% magnetic field uniformity within critical operational zones
Hőmérséklet-stabil ellenállás-megfelelés (14 és 85 fokos tartomány)
Kettős frekvenciájú induktivitás optimalizálás DC alkalmazásokhoz
Ez az értékelés megerősíti a DXBK 15-100 precíziós szabványokhoz való betartását, így alkalmassá teszi a fejlett mágneses mező kutatására és az ipari kalibrálásra.
A műszaki rajzok vagy az egyéni konfigurációs lehetőségekért látogasson el:
